株式会社アートボックスオリジナルブランド ◉各社に対応 ※75Ωの製品、アンテナからダウンコンバートしている機器には使用出来ません。 B帯専用 電源通過型バンドパスパッシブフィルター 周波数特性　　　　806MHz 〜 810MHz インピーダンス　　50Ω 最大入力レベル　　+15dBm VSWR ２以下 挿入損失　　　　　約-4dB 最大流電力　　　　400mA 運用動作温度　 　-10℃ 〜 +60℃ 寸法　　　　　　　約75.5 × 20,2mm　 質量　　　　　　　約53g

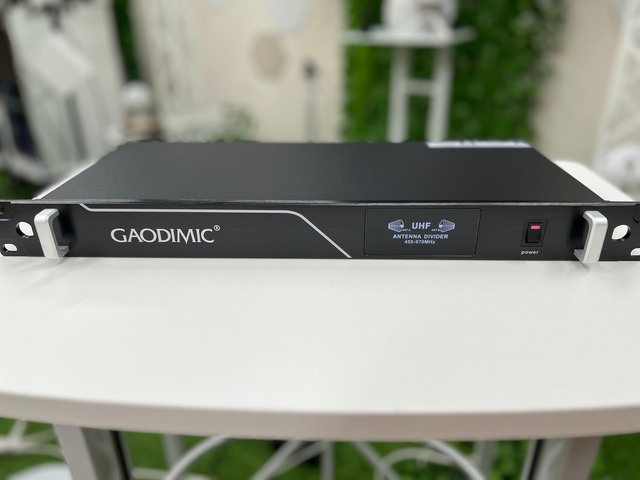

２in 10Out アンテナディストリビューター。 本システムは増幅型UHFアンテナ分配システムです。 複数の出力コネクタへ信号電力を分配する際の挿入損失を補償するため、RF信号を増幅します。 同一のアンテナペアを最大8台の受信機で共有可能。 カスケードコネクタで5台目の受信機を接続するか、 UHFシステムへの給電用に第2の電源コネクタも備えています。 多数の無線受信機に対応する広帯域の無線周波数を提供します。 ●周波数帯域 450MHz〜970MHz ●電圧 AC 100V〜240V またはDC12V5A ●DC出力4グループ 12V / 1A ●インピーダンスス50Ω ●アンテナ増幅器電圧9 〜 12V ●寸法(H×W× D)45mm×480mm×210mm ●重量約2.13 Kg

アクティブ無指向性アンテナ 周波数特性 470MHz〜960MHz Gain -6dB〜+12dB 可変 BNC 50Ω DC 9-12V サイズ : 230×160×32mm

アンテナリレーアンプ 周波数範囲 450~970MHz GAIN +3dB / +12dB(スイッチ切り替え） 入力電圧　DC9~12V アンテナ増幅電圧 9～12V 100mA サイズ(mm) 89×51×30 リレー アンプは、アンテナ RF 信号増幅を提供して長距離高周波接続ケーブル上の信号減衰を補償し、ワイヤレス システムの動作範囲と安定性を向上させるアクティブ RF 信号アンプです。 各リレー アンプは、最長 35 メートルのケーブルの回線損失を補償できるため、アンテナ システムの補助として最適です。 アンテナ インターフェースは 12V150mA の増幅電圧を提供し、増幅電圧を前段のアンテナまたはリレー アンプへ送信できます。 2 番目のゲイン レベルは調整可能で、さまざまな環境のワイヤレス システムに適合できます。

周波数範囲 450~970MHz 挿入損失　-3dB インピーダンス 50Ω スプリッターはディストリビューターやハブとも呼ばれます。 1 つの RF 信号を 2 つの RF 信号出力に分配できます。 2 つの RF 信号を 1 つの RF 信号に結合して使用することもできます。 12V増幅電圧はケーブルを通じてフロントアンテナリーフ、リレーアンプ等に伝送されます。 さまざまなワイヤレス レシーバーおよびアンテナ ディストリビューターで使用できるように専門的に設計されています。 BNC インターフェースは、無線周波数信号を送信するだけでなく、増幅された電圧も送信できます。 パッシブデザイン、効率的で安定的

薄手ターポリン素材です。 裏面を表に使用しているので、反射を極力抑えています。 BETSO SHARKIE,SHURE UA874WB,PA805WB,Sennheiser ADP UHF,AD3700対応 約 98g ※スタンド等は商品には含まれません。

ターポリン素材です。 裏面を表に使用しているので、反射を極力抑えています。 BETSO SHARKIE,SHURE UA874WB,PA805WB,Sennheiser ADP UHF,AD3700対応 約 196g ※傘は商品には含まれません。

製品名：AnBT-12/4 入出力コネクタ：BNC-J (BNCジャック） 周波数範囲：0.1MHz - 1500MHz 供給電流：400mA(max.) 電源コネクタ：DCジャック内径2.1mm /外径5.5mm 外形寸法：約　45 x 35 x 24 mm 重量：約　80　g ※海渡電子(有) AC Adapter付属（RS-120125001) L字コネクター Input 100V-240V Output 12V1.25A

技術仕様 周波数範囲 470MHz～850MHz 入力フィルタの減衰 450 MHz 未満では高い (たとえば、100 MHz で -82dB) 870 MHz を超えると高くなる (たとえば、2.4 GHz で -35dB) アンテナ利得 平均ゲイン7.5 dB（ピーク8.5 dB） アンテナ指向性 カーディオイド アンテナ偏波 円形 アンプゲイン -9～18 dB アンプICのノイズ 超低ノイズ < 0.75 dB アンテナVSWR 優秀 < 1.2 (受信信号電力の最大0.8%が反射される) アンプIP3 非常に高い > 34 dBm 画面 自動または手動の明るさ設定とスタンバイモードを備えた明るい青色 LED 動力源 外部電源 5 - 20 V DC 消費電流 35mA *LEDディスプレイの動作モードによって異なります 素材 CNC加工、陽極酸化処理されたアルミニウム合金とABSの高耐久性プラスチック 取り付け 1/4インチと3/8インチのネジ 寸法（高さx幅x奥行き） 315 x 315 x 110 mm（12.4インチ x 12.4インチ x 4.33インチ） 重さ 約1.4 kg（3.1ポンド）

周波数範囲470MHz～850MHz 入力フィルタの減衰450 MHz 未満では高い (たとえば、100 MHz で -82dB) 870 MHz を超えると高くなる (たとえば、2.4 GHz で -35dB) アンテナ利得 平均ゲイン8 dB（ピーク9 dB） アンテナ指向性 カーディオイド アンテナ偏波 リニア アンプゲイン -9～18 dB アンプICのノイズ 超低ノイズ < 0.75 dB アンテナVSWR 優秀 < 1.2 (受信信号電力の最大0.8%が反射される) アンプIP3 非常に高い > 34 dBm 画面 自動または手動の明るさ設定とスタンバイモードを備えた明るい青色 LED 動力源 外部電源 5 - 20 V DC 消費電流 35mA *LEDディスプレイの動作モードによって異なります 素材 CNCミルド、陽極酸化アルミニウム合金とガラス強化エポキシラミネート 取り付け 1/4インチと3/8インチのネジ 寸法（高さx幅x奥行き） 275 x 350 x 21 mm（10.83インチ x 13.78インチ x 0.82インチ） 重さ 約320 g（0.7ポンド）

主な特徴 比類のない設定可能性：史上最小かつ最も汎用性の高いRF分配器および診断ツール。以下の動作モードをメニューから直接選択できます。 ①スプリッター 2:8 (ダイバーシティ: 1入力 → 4出力) ②スプリッター 1:8 (1入力 → 8出力) ③コンバイナ・スプリッター 1:8 (2入力の合計 → 8出力) 広い動作範囲: 470～1260 MHz、ユーザーが切り替え可能なローパスフィルタ 700/960/1260 MHzにより範囲を制限: ① 470 - 700 MHz ② 470 - 960 MHz ③ 470 - 1260 MHz 最高レベルのパフォーマンス: OIP3 > 40 dBm、RF アンプのノイズ指数 < 0.8 dB、出力間のアイソレーション > 21 dB (標準) ユーザーが選択できるゲイン:全体のゲインを -10 dB から +10 dB まで正確に 1 dB ステップで調整します。 日光下でも見やすいOLEDディスプレイ：操作や設定調整が簡単 個別アンテナ電力制御:アクティブアンテナとパッシブアンテナを同時に使用可能。それぞれに専用の過負荷保護と障害表示機能が備わっています。 自動電源オン機能:電源に接続すると、デバイスの電源が自動的にオンになります(この機能はメニューで無効にすることができ、その場合、ユーザーは手動でユニットの電源をオンにする必要があります)。 卓越した精密エンジニアリング:耐久性のある CNC 加工アルミニウム合金シャーシ。 便利な電源オプション：標準4ピンHRSコネクタ（6～18V DC） 革新的なケーブルテスト:ユーザーが選択した周波数 (500～900 MHz) でケーブル減衰 (0～35 dB、最大 200 m のケーブルのチェックに適しています) を測定します。 統合送信機電力テスター: TBA (別売りの SMA または LEMO 1 ピン RF コネクタ付きの特別な測定ケーブルを使用して、送信機の出力電力 (最大 250 mW) を測定します) 将来を見据えたアップデート:ファームウェアのアップグレードと追加機能のための USB-C コネクタ 取り外し可能なベルトクリップ：サウンドバッグやカートに簡単に取り付けられます コンパクトで軽量なデザイン:サイズは 75 x 48 x 17.8 mm (ベルトクリップなし)、重さはわずか 110 g (クリップ付き)
